مارپیچ فرمان چیست و چه نقشی در خودروهای KMC دارد؟

در طراحی خودروهای مدرن، فرمان دیگر تنها ابزاری برای تغییر جهت چرخ ها نیست. اگر به فرمان خودروهای جدید شرکت کرمان موتور مانند مدل های KMC T8، KMC K7 یا J7 نگاه کنید، متوجه می شوید که انبوهی از دکمه های کنترلی، سیستم ایربگ و حتی اهداف کنترلی کروز روی آن قرار گرفته اند. برای اینکه تمامی این قطعات الکتریکی بتوانند در حین چرخش فرمان به سیستم برق مرکزی خودرو متصل بمانند، نیاز به قطعه ای است که اجازه دهد سیم ها بدون گره خوردن یا قطع شدن، همراه با فرمان بچرخند. این قطعه حیاتی، مارپیچ فرمان یا همان Clock Spring نام دارد که نقش پل ارتباطی را ایفا می کند.

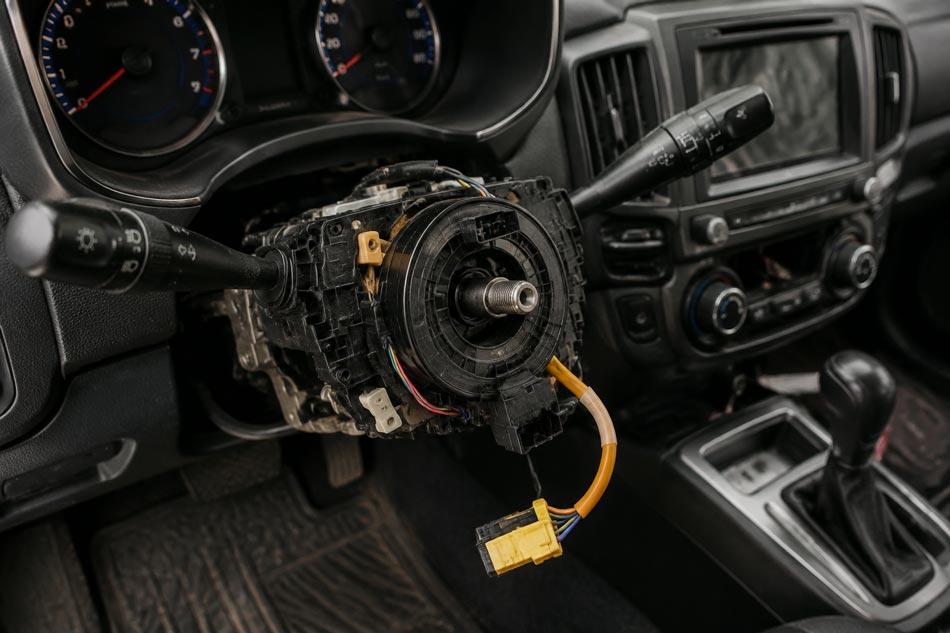

مارپیچ فرمان یک قطعه ظریف اما بسیار مهندسی شده است که در زیر غربیلک فرمان و روی ستون فرمان نصب می شود. اهمیت این قطعه زمانی مشخص می شود که بدانیم کوچک ترین اختلال در آن می تواند باعث از کار افتادن ایربگ راننده شود که یک تهدید جدی برای جان سرنشین است. در خودروهای سری KMC که از آپشن های برقی متعددی برخوردار هستند، سلامت این قطعه تضمین کننده عملکرد صحیح تمامی کلیدهای مولتی مدیا و سیستم های کمک راننده است. در این مقاله به بررسی دقیق ساختار، عملکرد و علائم خرابی این قطعه در محصولات کی ام سی می پردازیم.

جهت خرید لوازم یدکی T8 برروی لینک مربوطه کلیک نمایید.

مارپیچ فرمان چیست و چگونه کار می کند؟

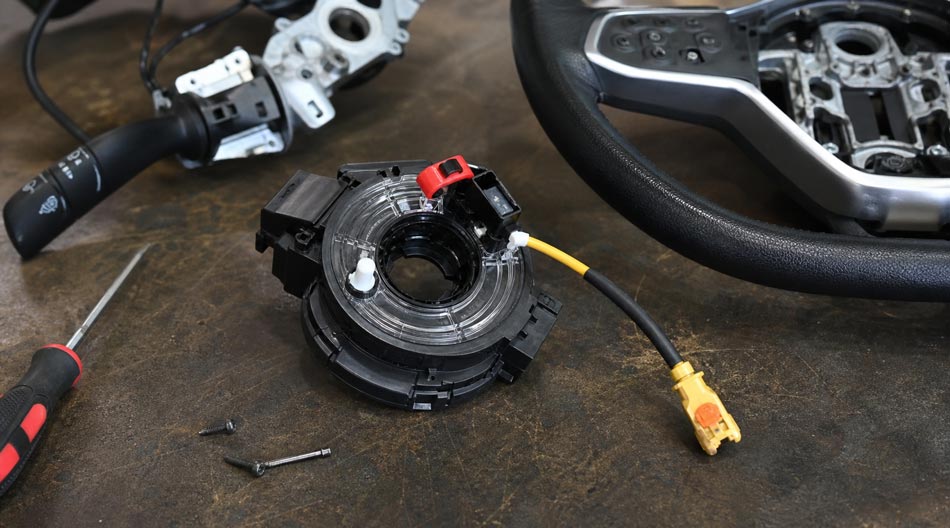

مارپیچ فرمان در واقع یک مجموعه از سیم های تخت و انعطاف پذیر است که به صورت نوار پیچیده شده در یک پوسته پلاستیکی قرار دارند. این ساختار شبیه به فنر ساعت طراحی شده است تا وقتی راننده فرمان را به سمت چپ یا راست می چرخاند، این نوارهای مسی بتوانند به راحتی باز یا بسته شوند. به دلیل همین ساختار است که در اصطلاح فنی به آن فنر ساعتی نیز می گویند. این طراحی اجازه می دهد تا ارتباط الکتریکی بین قطعات ثابت خودرو (مانند باتری و کامپیوتر) و قطعات متحرک (مانند دکمه های روی فرمان) همواره برقرار بماند.

نحوه کارکرد این قطعه به گونه ای است که تعداد دورهای مشخصی برای چرخش دارد. اگر در زمان تعمیرات فرمان، این قطعه از مرکز خود خارج شود یا فرمان بیش از حد مجاز چرخانده شود، نوار داخلی آن کشیده شده و قطع می شود. در خودروهای KMC که فرمان های آن ها دارای سنسور زاویه هستند، مارپیچ فرمان باید با دقت بسیار بالایی عمل کند تا اطلاعات دقیق چرخش فرمان را به سیستم کنترل پایداری (ESP) نیز ارسال نماید. بنابراین، مارپیچ فرمان فقط یک رابط سیم کشی ساده نیست، بلکه بخشی از شبکه داده های هوشمند خودرو محسوب می شود.

مقالات دیگر: راهنمای کامل خرید KMC T8 دست دوم

نقش مارپیچ فرمان در سیستم برقی KMC

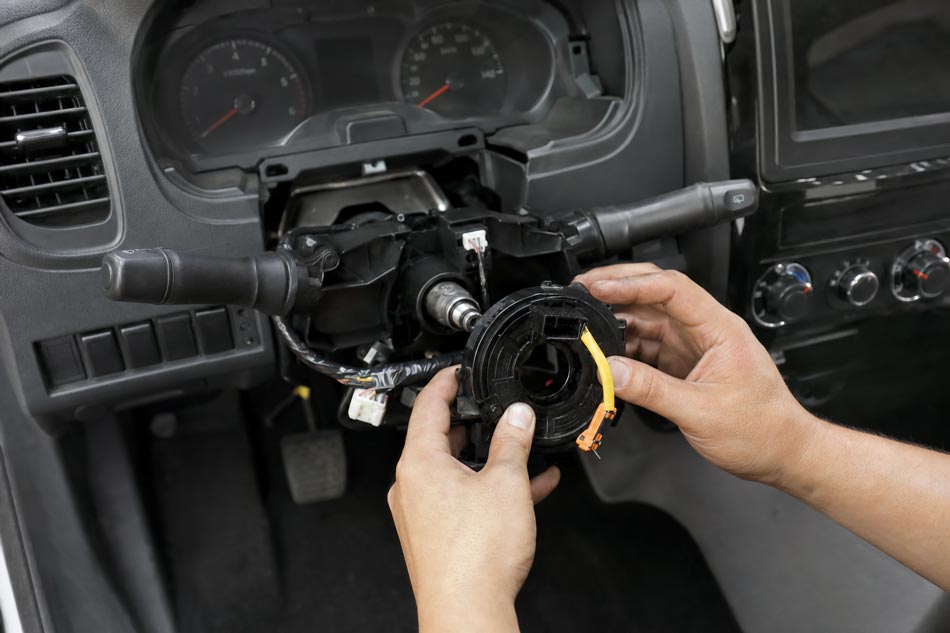

در محصولات مدرن کرمان موتور، سیستم های برقی و الکترونیکی نقش بسیار پررنگی دارند. خودرویی مانند KMC K7 را در نظر بگیرید که دارای دکمه های متعدد برای کنترل مانیتور، پاسخگویی به تلفن، تنظیمات کروز کنترل و حتی تعویض دنده از پشت فرمان (پدل شیفتر) است. تمامی این دستورات باید از طریق نوار باریک مارپیچ فرمان به کامپیوتر مرکزی خودرو منتقل شوند. اگر این رابط وجود نداشته باشد، با اولین دور چرخش فرمان، تمامی سیم های متصل به این دکمه ها دور ستون فرمان پیچیده شده و بلافاصله پاره می شوند.

علاوه بر انتقال دستورات کاربر، مارپیچ فرمان وظیفه تامین برق دائمی برای سیستم ایربگ راننده را بر عهده دارد. در خودروهای KMC، ایمنی یک اولویت اصلی است و سیستم ایربگ همواره نیاز به پایش توسط ای سی یو دارد. مارپیچ فرمان تضمین می کند که حتی در زمان پیچیدن در تندترین پیچ ها، اتصال مدار ایربگ حفظ شود. هرگونه نوسان یا قطع و وصل شدن در این مسیر الکتریکی باعث روشن شدن چراغ چک ایربگ در صفحه کیلومتر خودروهای کی ام سی می شود که نشان دهنده غیرفعال شدن این سیستم حفاظتی است.

مقالات دیگر: بررسی کیفیت موتور KMC T8 و عملکرد توربوشارژ

ارتباط مارپیچ فرمان با ایربگ و کلیدهای فرمان

ارتباط میان مارپیچ فرمان و بخش های حفاظتی و رفاهی خودرو به قدری نزدیک است که هرگونه اختلال در یکی، مستقیما بر دیگری اثر می گذارد. مارپیچ فرمان به عنوان شاهرگ اصلی ارتباطی، وظیفه دارد ولتاژ مورد نیاز برای انفجار چاشنی ایربگ را در لحظه تصادف تامین کند. همچنین سیگنال های ضعیف و حساس دکمه های لمسی یا فشاری روی فرمان خودروهای KMC از طریق همین قطعه عبور می کنند. اهمیت این ارتباط در موارد زیر کاملا مشهود است:

• حفظ اتصال پایدار مدار ایربگ برای باز شدن به موقع در برخوردهای شدید.
• انتقال سیگنال های صوتی مولتی مدیا مانند کم و زیاد کردن صدا یا تعویض شبکه های رادیویی.
• برقراری ارتباط میان کلیدهای مدیریت تماس و بلوتوث خودرو با واحد مرکزی پخش.
• تامین مسیر جریان برای گرم کن فرمان در مدل هایی که به این آپشن مجهز هستند.
• انتقال کدهای مربوط به تنظیمات محدودکننده سرعت و کروز کنترل به واحد کنترل موتور.

این لیست نشان می دهد که مارپیچ فرمان یک قطعه چند منظوره است. در خودروهای سری KMC که از تکنولوژی های پیشرفته ای بهره می برند، خرابی این قطعه می تواند باعث شود راننده حس کند خودروی او دچار یک اختلال کلی در بخش آپشن ها شده است. در حالی که ریشه تمامی این مشکلات تنها در یک نوار مسی پیچ خورده در زیر فرمان نهفته است.

مقالات دیگر: بررسی ارتباط سفت کن دینام و واترپمپ در خودروهای کی ام سی

علائم خرابی مارپیچ فرمان در خودروهای کی ام سی

شناخت علائم خرابی مارپیچ فرمان برای مالکان خودروهای KMC بسیار ضروری است، زیرا برخی از این علائم مستقیما با ایمنی در ارتباط هستند. به دلیل اینکه این قطعه در معرض اصطکاک و چرخش مداوم قرار دارد، به مرور زمان دچار استهلاک می شود. گاهی اوقات خرابی به صورت ناگهانی رخ می دهد و گاهی نیز به صورت مقطعی خود را نشان می دهد. در خودروهای کی ام سی، به دلیل حساسیت بالای سنسورها، نشانه های خرابی معمولا خیلی زود در پشت آمپر ظاهر می شوند. برخی از مهم ترین نشانه ها شامل موارد زیر هستند:

• روشن شدن چراغ هشدار ایربگ (Airbag Warning Light) به صورت دائم یا چشمک زن.
• کار نکردن دکمه های کنترل صدا، تغییر آهنگ یا دکمه های پاسخ به تلفن روی فرمان.
• شنیده شدن صدای سایش، قرچ قرچ یا تیک تیک در هنگام چرخاندن فرمان به طرفین.
• از کار افتادن ناگهانی بوق خودرو یا قطع و وصل شدن آن در زوایای خاص فرمان.
• غیرفعال شدن سیستم کروز کنترل و روشن نشدن چراغ مربوط به آن در صفحه نمایش.
• خاموش شدن نور پس زمینه دکمه های روی فرمان در هنگام رانندگی در شب.

اگر مالک یک KMC T8 یا K7 هستید و با چرخاندن فرمان متوجه شدید که دکمه ها کار می کنند اما در حالت مستقیم از کار می افتند، شک نکنید که مارپیچ فرمان خودروی شما در آستانه پارگی کامل قرار دارد. در چنین شرایطی باید هرچه سریع تر برای تعویض این قطعه اقدام کنید تا از آسیب های جدی تر جلوگیری شود.

مقالات دیگر: آیا هر خرابی در فرمان به مارپیچ فرمان مربوط می شود؟

تاثیر خرابی مارپیچ فرمان بر بوق و کروز کنترل

بوق خودرو یکی از ساده ترین و در عین حال حیاتی ترین ابزارهای هشدار در رانندگی است. مدار بوق در اکثر خودروهای KMC از طریق مارپیچ فرمان تکمیل می شود. زمانی که نوار داخلی مارپیچ قطع می شود، اتصال منفی یا مثبتی که باید به سمت بوق برود قطع شده و در نتیجه هرچه راننده روی وسط فرمان فشار می دهد، صدایی شنیده نمی شود. گاهی ممکن است بوق فقط در یک جهت خاص (مثلا وقتی فرمان کاملا به راست پیچیده شده) کار کند که این خود نشانه ای قطعی از پارگی بخشی از رشته های مارپیچ فرمان است.

در مورد سیستم کروز کنترل، موضوع کمی پیچیده تر است. سیستم کروز در خودروهای کی ام سی نیاز به تبادل داده های دیجیتال دارد. اگر مقاومت الکتریکی مارپیچ فرمان به دلیل فرسودگی تغییر کند، کدهای ارسالی از کلیدهای روی فرمان برای کامپیوتر خودرو غیرقابل خواندن می شود. در این حالت، خودرو به دلایل امنیتی سیستم کروز کنترل را به طور کامل غیرفعال می کند. این اتفاق در سفرهای جاده ای می تواند بسیار آزاردهنده باشد و لذت رانندگی با خودروهای باکیفیت KMC را کاهش دهد.

دلایل رایج آسیب دیدن مارپیچ فرمان خودرو

یکی از اصلی ترین دلایل خرابی مارپیچ فرمان در خودروهای KMC، خارج شدن فرمان از تنظیمات مرکز (Center) در زمان تعمیرات جلوبندی یا جعبه فرمان است. اگر مکانیک بدون قفل کردن فرمان، جعبه فرمان را باز کند و فرمان بچرخد، مارپیچ از حالت کالیبره خارج می شود. پس از بستن مجدد، با اولین دور کامل فرمان، نوار داخلی مارپیچ بیش از حد کشیده شده و پاره می شود. این اتفاق یکی از شایع ترین دلایل مراجعه مالکان KMC به تعمیرگاه ها پس از سرویس های جلوبندی غیراصولی است.

دلیل دیگر، ورود گرد و غبار یا رطوبت به داخل پوسته مارپیچ است. ذرات معلق می توانند باعث ایجاد سایش روی نوار مسی شوند و به مرور زمان باعث نازک شدن و در نهایت پارگی آن گردند. همچنین استفاده بیش از حد از اسپری های تمیزکننده داشبورد که خاصیت چربی زدایی قوی دارند، می تواند به گریس مخصوص داخل مارپیچ آسیب بزند و باعث خشک شدن نوار و شکستگی آن در هنگام سرما شود. تصادفات جزئی که باعث جابجایی ستون فرمان می شوند نیز می توانند فشار جانبی به مارپیچ وارد کرده و عمر آن را کوتاه کنند.

روش تشخیص خرابی مارپیچ فرمان در KMC

برای تشخیص قطعی خرابی مارپیچ فرمان در خودروهای کی ام سی، ابتدا از روش های ساده شروع می کنند. تعمیرکاران با تجربه با چرخاندن فرمان و فشردن همزمان بوق یا دکمه های ضبط، متوجه قطع و وصل شدن جریان می شوند. اگر عملکرد دکمه ها با زاویه فرمان تغییر کند، خرابی مارپیچ قطعی است. اما دقیق ترین روش برای اطمینان، استفاده از دستگاه دیاگ مخصوص محصولات کرمان موتور است. دستگاه دیاگ می تواند خطای باز بودن مدار ایربگ یا عدم ارتباط با دکمه های فرمان را به صورت کدهای خطا نشان دهد.

در مرحله تخصصی تر، تعمیرکار با استفاده از اهم متر، پیوستگی سیم های داخل مارپیچ را چک می کند. برای این کار باید غربیلک فرمان باز شود و پایه های ورودی و خروجی مارپیچ تست شوند. اگر مقاومت نشان داده شده بی نهایت باشد، یعنی نوار داخلی قطع شده است. در خودروهای KMC که دارای سنسور زاویه فرمان هستند، تشخیص خرابی باید با دقت بیشتری انجام شود تا سنسور زاویه با مارپیچ فرمان اشتباه گرفته نشود؛ چرا که در برخی مدل ها این دو قطعه در کنار هم قرار دارند اما وظایف متفاوتی را انجام می دهند.

تفاوت مارپیچ فرمان با سایر قطعات فرمان

بسیاری از افراد مارپیچ فرمان را با جعبه فرمان یا چهارشاخ فرمان اشتباه می گیرند. جعبه فرمان یک قطعه کاملا مکانیکی و سنگین است که وظیفه تبدیل حرکت چرخشی فرمان به حرکت خطی چرخ ها را بر عهده دارد. اما مارپیچ فرمان یک قطعه الکتریکی ظریف است. چهارشاخ فرمان نیز وظیفه انتقال نیرو در زوایای مختلف ستون فرمان را دارد و هیچ ارتباطی با سیم کشی و برق خودرو ندارد. در واقع مارپیچ فرمان تنها قطعه ای در مجموعه فرمان است که هیچ وظیفه مکانیکی برای چرخاندن چرخ ها ندارد و فقط مسئول انتقال جریان برق است.

تفاوت دیگر در محل قرارگیری و نحوه خرابی آن هاست. خرابی جعبه فرمان باعث سفت شدن فرمان یا ریزش روغن می شود، در حالی که خرابی مارپیچ فرمان تاثیری بر سفتی یا نرمی فرمان ندارد و فقط باعث از کار افتادن آپشن ها می شود. در خودروهای KMC، سیستم فرمان برقی (EPS) است و موتور برقی فرمان دستورات خود را از سنسورهایی می گیرد که گاهی داده هایشان از مسیر مارپیچ عبور می کند. با این حال، باید دانست که مارپیچ فرمان یک رابط است، نه یک موتور یا یک اهرم فشار.

نکات مهم در تعویض مارپیچ فرمان KMC

تعویض مارپیچ فرمان در خودروهای کی ام سی یک کار تخصصی است و نباید توسط افراد غیرماهر انجام شود. اولین نکته ایمنی، جدا کردن سرباتری و صبر کردن به مدت حداقل ۱۵ دقیقه است تا خازن های سیستم ایربگ کاملا تخلیه شوند. در غیر این صورت، احتمال باز شدن ناگهانی ایربگ در هنگام باز کردن سوکت ها وجود دارد که بسیار خطرناک است. در هنگام نصب قطعه جدید، باید دقت کرد که مارپیچ حتما در حالت مرکزی (Center) باشد. اکثر قطعات نو دارای یک ضامن پلاستیکی هستند که تا لحظه نصب نباید کنده شود تا تنظیمات آن به هم نخورد.

استفاده از قطعات اصلی و شرکتی برای خودروهای KMC بسیار توصیه می شود. قطعات تقلبی و ارزان قیمت در بازار ممکن است تعداد رشته های سیم کمتری داشته باشند یا جنس نوار آن ها بی کیفیت باشد که باعث می شود پس از چند ماه دوباره پاره شوند. همچنین پس از نصب مارپیچ جدید در مدل هایی مانند KMC K7، حتما باید با دستگاه دیاگ، سنسور زاویه فرمان کالیبره شود تا سیستم کنترل پایداری خودرو دچار خطا نشود. عدم توجه به این جزئیات می تواند منجر به روشن ماندن چراغ های هشدار حتی پس از تعویض قطعه شود.

سخن پایانی

مارپیچ فرمان اگرچه قطعه ای کوچک و پنهان در زیر غربیلک فرمان است، اما نقش آن در عملکرد صحیح و ایمن خودروهای KMC غیرقابل انکار است. این قطعه به عنوان تنها رابط الکتریکی میان راننده و سیستم های هوشمند خودرو، وظیفه سنگینی در انتقال دستورات و حفظ ایمنی بر عهده دارد. خرابی آن می تواند لذت رانندگی با خودروهای پیشرفته کرمان موتور را تلخ کرده و راننده را با چالش های جدی ایمنی روبرو کند. بنابراین، توجه به علائمی مانند روشن شدن چراغ ایربگ یا از کار افتادن دکمه های روی فرمان، باید بلافاصله با مراجعه به مراکز تخصصی پیگیری شود.

برای حفظ سلامت این قطعه در طولانی مدت، توصیه می شود از چرخاندن فرمان تا انتها و وارد آوردن فشار مضاعف در پیچ های تند خودداری کنید. همچنین در هنگام انجام تعمیرات مربوط به سیستم تعلیق و فرمان، حتما به تعمیرگاه های مجاز مراجعه کنید تا از تخصص آن ها در تنظیم مرکز مارپیچ فرمان اطمینان داشته باشید. استفاده از قطعات یدکی اصلی KMC و نگهداری صحیح از سیستم های برقی، تضمین کننده عملکرد بی نقص مارپیچ فرمان و در نهایت امنیت و آرامش شما در جاده ها خواهد بود.

سوالات متداول

آیا با مارپیچ فرمان خراب می توان به رانندگی ادامه داد؟
از نظر حرکتی بله، اما به دلیل از کار افتادن ایربگ و بوق، رانندگی با این شرایط به هیچ وجه از نظر ایمنی توصیه نمی شود.

چرا بعد از تعمیر جلوبندی چراغ ایربگ KMC T8 من روشن شده است؟
احتمالا در حین تعمیر، فرمان بیش از حد چرخیده و مارپیچ فرمان پاره شده است یا تنظیمات مرکز آن به هم خورده است.

قیمت مارپیچ فرمان KMC چقدر است؟
قیمت این قطعه بسته به مدل خودرو (T8، K7، J7) و شرکتی یا وارداتی بودن آن متفاوت است، اما همیشه خرید قطعه اصلی شرکتی به صرفه تر است.

آیا مارپیچ فرمان قابل تعمیر است؟
خیر، مارپیچ فرمان یک قطعه مصرفی و ظریف است که در صورت پارگی نوار داخلی باید به طور کامل تعویض شود و تعمیر آن ایمن نیست.

آیا تعویض مارپیچ فرمان نیاز به دستگاه دیاگ دارد؟
بله، برای پاک کردن کدهای خطای ایربگ و در برخی مدل ها برای کالیبره کردن سنسور زاویه فرمان، استفاده از دیاگ ضروری است.
